   今天小编和大家浅析一下500KVA箱变的图纸。

   这是由我们网联电气为客户的需求制定设计的图纸,这次这个客户是一家企业,随着业务扩大,自身厂房的配电设施也需要新增一些电容,所以经朋友介绍找到了我们。

   当接到这个消息后,公司里的技术总监就赶往了现场,进行对他们的用电需求,及厂房设备的使用情况,设计了图纸,最终给客户决定做的是欧式箱式变电站


这次设计箱变主要分为三部分:高压开关柜、低压开关柜、变压器。


500KVA箱变图纸

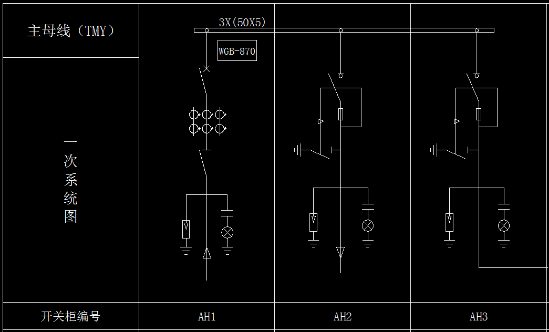

AH1、AH2、AH3就是高压部分,主要有三台HXGN-12环网柜。

主要用途:AH1--10KV电源进线

              AH2--至原500KVA箱变

         AH3--新投变压器


500KVA箱变图纸 (2)



(接上一张图纸之后)

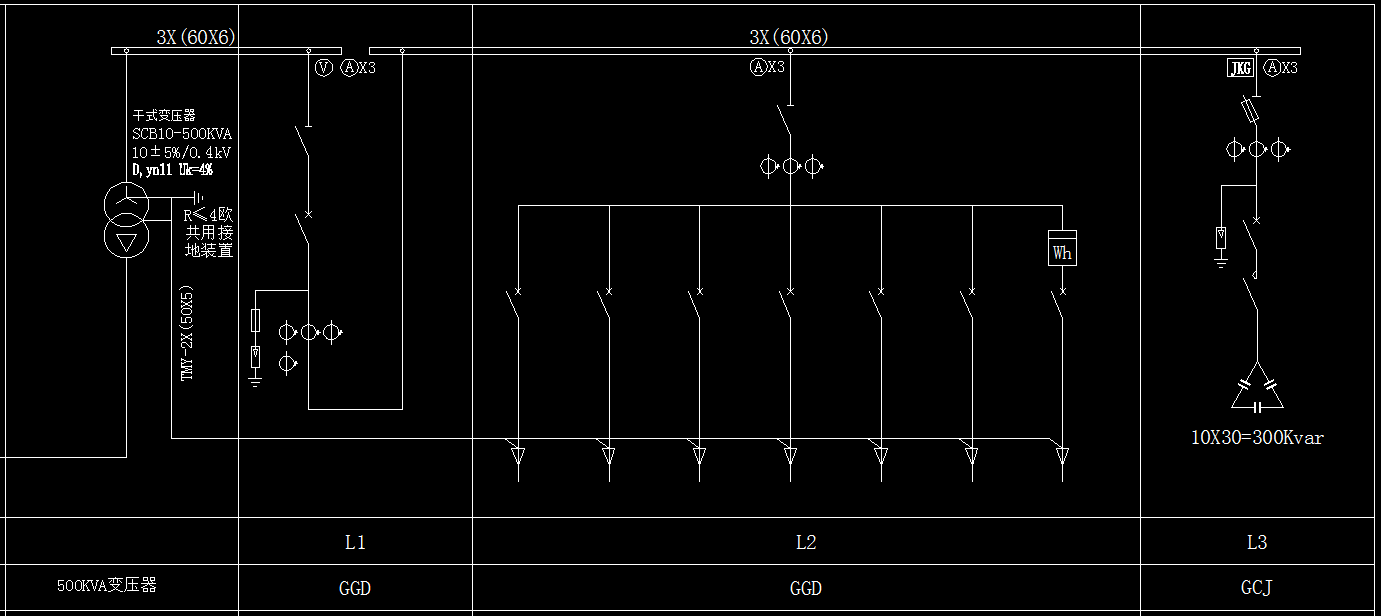

这一部分,主要分变压器和低压开关柜,这里的变压器采用用

1、SCB10-500KVA(干式变压器),

2、低压开关柜主要采用GGD

主要用途:L1--0.4KV电源进线,

  L2--馈线,

          L3--无功功率补偿


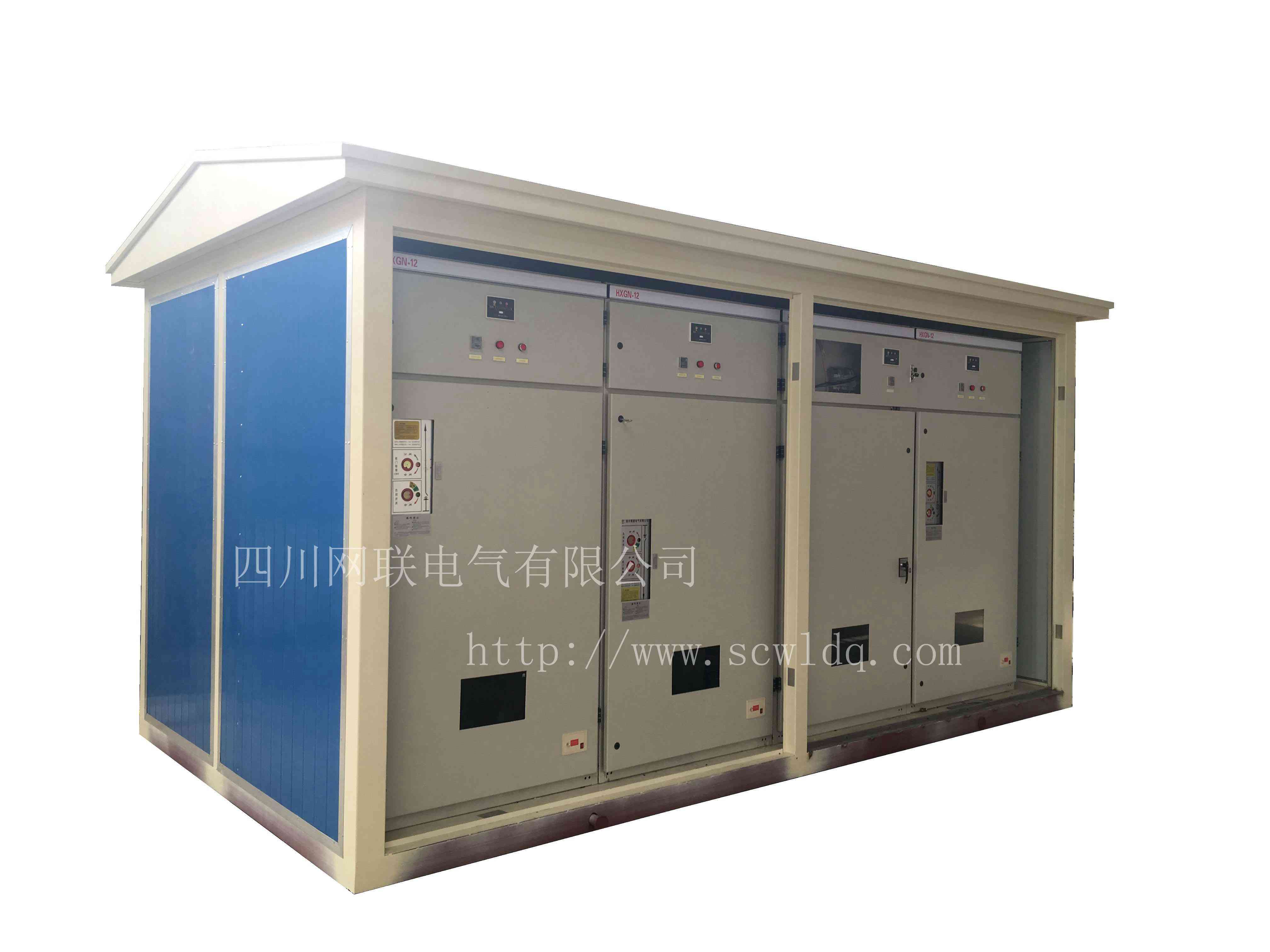

IMG_7003_副本副本


说明: 1.本套设备安装于户外;

      2.补偿容量按变压器容量的60%补偿;

      3.高压设微机保护,控制保护电源为DC220V。





网联电气专注于高压开关柜、箱变制造,可以为您提供高原型箱变的定制,除此之外,我们还可以为您提供图纸设计、生产制造、安装施工、验收通电、设备保养一站式用电配套解决方案,欢迎拨打服务热线:028-88333333,我们期待您的来电!
