今天小编和大家浅析一下500KVA箱变的图纸。

这是由我们网联电气为客户的需求制定设计的图纸，这次这个客户是一家企业，随着业务扩大，自身厂房的配电设施也需要新增一些电容，所以经朋友介绍找到了我们。

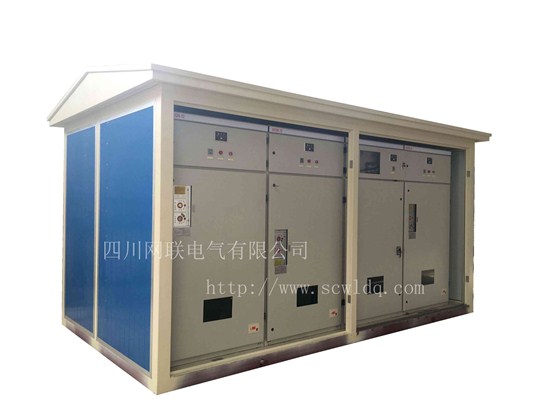

当接到这个消息后，公司里的技术总监就赶往了现场，进行对他们的用电需求，及厂房设备的使用情况，设计了图纸，最终给客户决定做的是欧式箱式变电站。

这次设计箱变主要分为三部分：高压开关柜、低压开关柜、变压器。

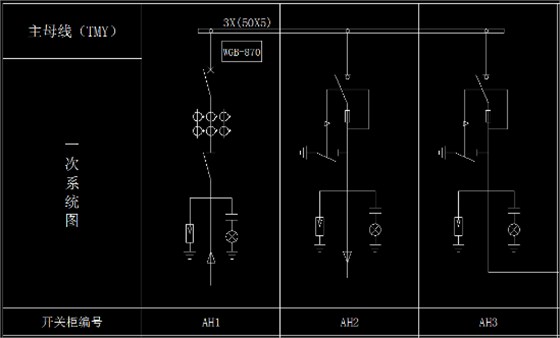

AH1、AH2、AH3就是高压部分，主要有三台HXGN-12环网柜。

主要用途：AH1--10KV电源进线

AH2--至原500KVA箱变

AH3--新投变压器

（接上一张图纸之后）

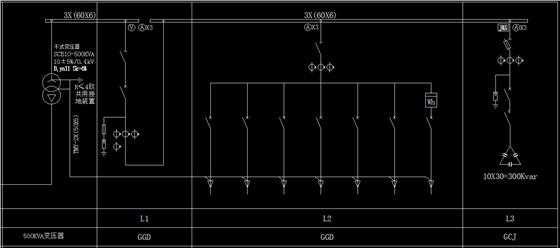

这一部分，主要分变压器和低压开关柜，这里的变压器采用用

1、SCB10-500KVA(干式变压器），

2、低压开关柜主要采用GGD，

主要用途：L1--0.4KV电源进线，

L2--馈线，

L3--无功功率补偿

说明：1.本套设备安装于户外;

2.补偿容量按变压器容量的60%补偿;

3.高压设微机保护，控制保护电源为DC220V。
