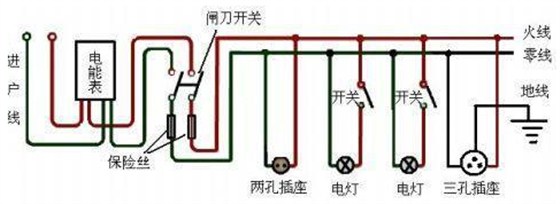

家庭电路用来给各种家用电器供电．家庭电路有进户线、电能表、电闸、保险装置等构成．

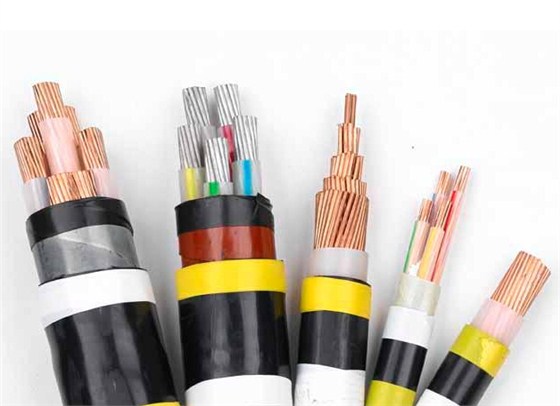

一、进户线

进户线有两根线，其中一根是火线，一根是零线，

如图所示B和A．

家庭电路中的零线一般是接地的，

零线与大地之间不存在电压；

但火线与零线之间存在220V电压．家庭电路使用的是交流电．

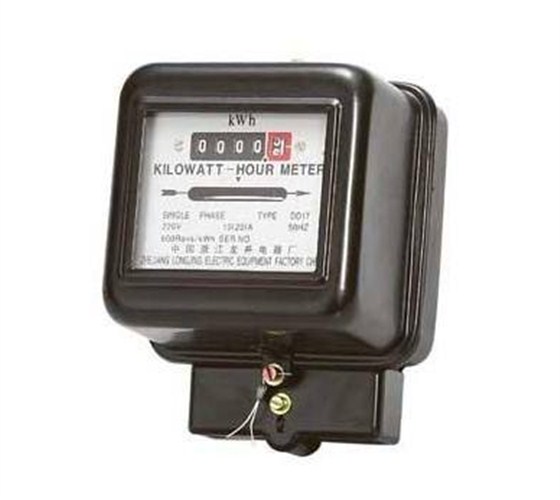

二、电能表

电能表示用来测量用户在一定时间内消耗多少电能的装置，

要装在家庭电路的干路上．

电能表的铭牌
电能表上标有“220V，10A”字样是什么意思？

电能表上的“1500r／kWh”字样表示什么意思？
电能表上标有“220V，10A”的字样表示：

额定电压是220V，额定电流是10A，

可以用在最大功率为220V×10A＝2 200W的家庭电路中．
电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，

电能表转动1500转．

三、保险丝

保险丝是怎样保护电路的？
电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，

若通过的电流超过此值，就会使电线过热，有可能引发火灾．

在火线和零线上分别串入两根保险丝，

就可以在电流超过进户线的允许值时，保险丝自动熔断，

切断干路电流，使所有电器停止工作，

避免发生火灾．
保险丝是用电阻率比较大、

熔点比较低的铅锑合金做成的．当干路电流过大时，

保险丝发热很快，温度急速上升，到达其熔点时，

保险丝熔断，干路就成为断路，

支路上一切电器都停止工作．
