1、导体的过接及绝缘导线的安装



母线与母线、母线与端子过接应符合下列规定:

(1)铜与铜:室外,高温且潮湿的室内,搭接面应搪锡,干燥的室内,不必搪锡;

(2)钢与钢:搭接面镀锌或搪锡

(3)铜与铝:在干燥室内,铜导体搭接面搪锡,在潮湿场所,铜导体搭接面搪锡,且用铜铝过渡排连接。

(4)铝与铝,搭接面不做涂层处理;

(5)钢与铜、铝搭接,钢搭接面搪锡。

单根绝缘导线安装:

(1)截面在10mm2及以下单股导线,直接与设备端子相连;

(2)截面在2.5mm2及下多股铜芯线,拧紧搪锡或经接续端子与设备端子相连;

(3)截面2.5 mm2以上铜芯线,除设备自带插接式端子外,须经接续端子与设备端子相连;

(4)与每只设备端子相连导线,不得多于2根;

(5)电线、电缆芯线连接端子,规格应与芯线适配,不是采用开口端子,有的施工单位用比导体大的端子,然后用短铜丝填充端子剩余空间,这是不符合要求的。



二次线安装


2、搭接母排导体的松紧度如何确定



(1)接触面采用0.05*10mm的塞尺检查,应符合以下要求;

母排宽度80mm及以上者,不得塞入6mm,宽度为60mm以下者,不得塞入4mm。



3、二次回路设计安装注意事项



(1)对于靠近电源的二次回路,保护电器不宜采用微型断路器,因为断流能力约6千安左右,很难满足短路保护要求,可采用RT14熔断器,断流能力可达50KA,且积小,熔断体容易更换。

(2)对于二次线路过长且复杂的回路,宜加隔离变压器作二次总电源,这对防止人身触电伤忘事故很有多用。

(3)一般情况下,二次线采用黑色绝缘线,固定敷设时,采用BV导线,活动线及接地线采用BVR或RV软线。保护线采用黄绿双色线。

(4)穿进金属板孔时,应加防护套,且护套接缝应处于上方,金属板孔套大小适中的护圈。

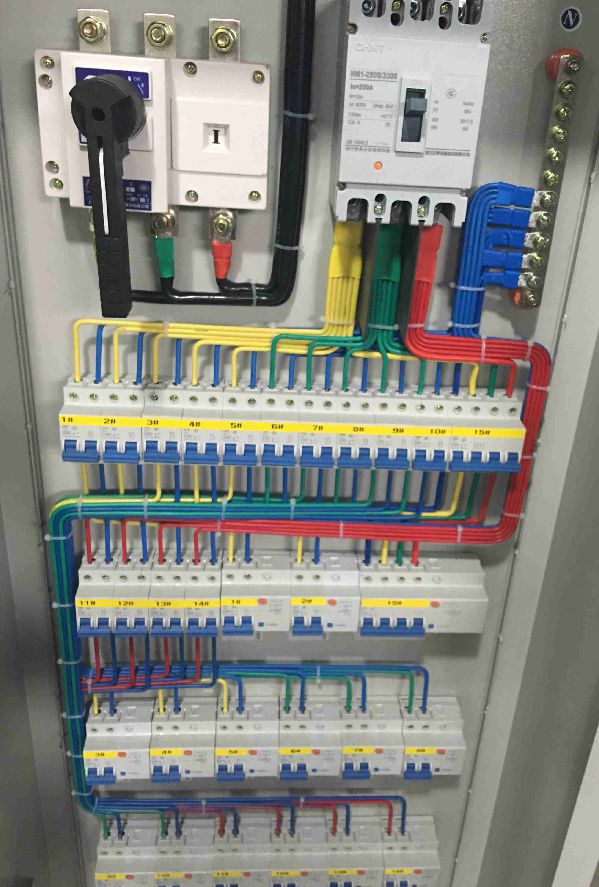

网联配电箱二次图

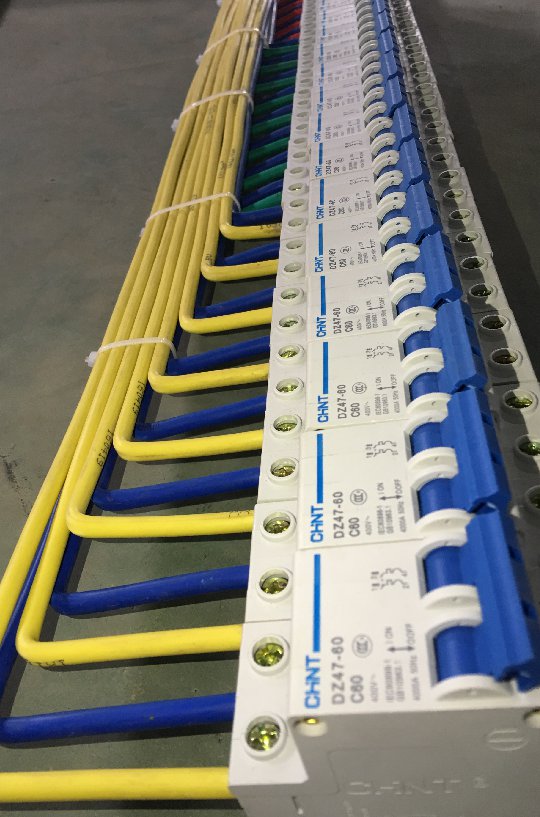

(5)线束整理平直后,加缠绕管,为散热要求,缠管每绕一周应有3-10mm间隙。

(6)接线端子大小与导线截面适配,不得采用开口端子

(7)合理选用抽带,不得用于绑杂一次线的大型抽带用于二次回路,一般选用3-150mm规格的,捆绑时,抽带有齿面向内,光滑面向外。绑紧后把尾部多余部分剪去。

(8)线束的固定采用线夹子,将线束放于线夹底座后,盖上线夹盖子,用自攻螺丝拧紧,线夹固定后,线束无滑动且线夹无裂纹,线束与线夹间要加保护层,保护层可和塑料套管或缠绕带密集缠绕。

(9)强电与弱电线路不应放于同线束内。

(10)不允许导线中间有接头,放线长度以实际测量长度留出100~150mm余量。

(11)线束固定点间距水平不应大于200mm,垂直不应大于300mm,尽量远离活动部件,以免线束松脱后搭在活动部件上,造成磨损。

(12)每个接点最多接入不超过二根线,否则应加过渡端子。

(13)母线与二次线相接,在母排上打孔,用M4螺丝及相应螺母、平垫圈、弹簧热圈固定,或经特殊端子(RF250)才能与主回路共用螺栓。

(14)二次线束要在接触器及断路器喷弧距离之外,且远离发热元件。

(15)二次线束若采用塑料线槽布线时,搭线处应严紧平整,槽内平整。元毛刺、线不交叉。
