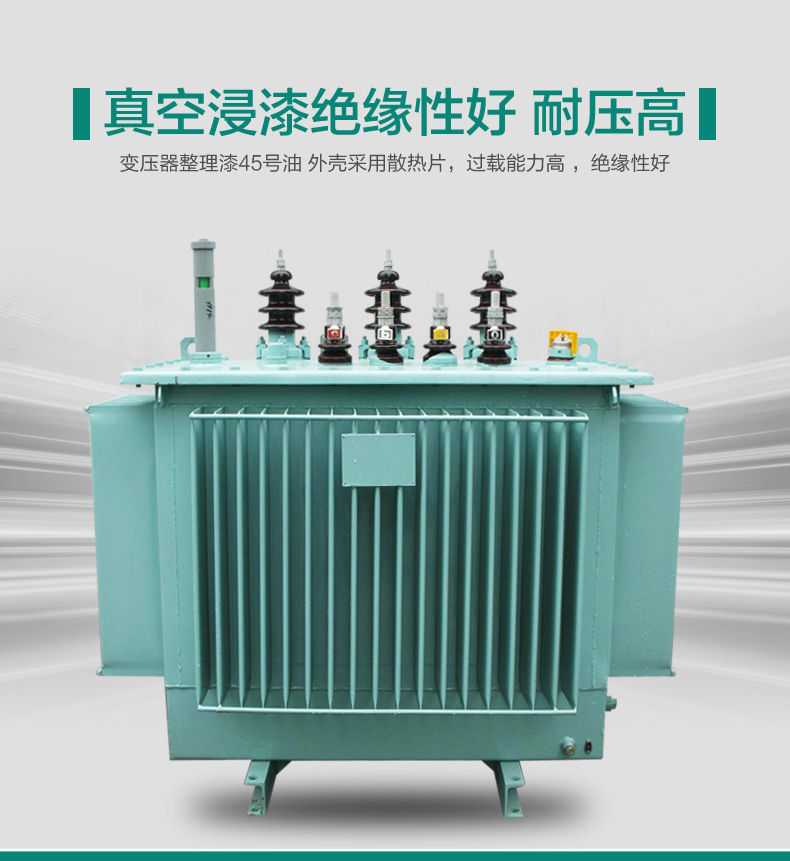

油浸式变压器

产品型号:S13-M-1250/10

额定工作容量:50-1250KVA

额定工作电压:10KV、10/0.4KV、0.4KV

额定工作电流:50-1250A

订购热线:13981898777
立即咨询

油浸式变压器技术参数和要求

1.变压器连接组别:
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》规定,配电变压器可采用Dyn11联结。
我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结。

 2.分接范围:

据GB/T 6451-2008 《油浸式电力变压器技术参数和要求》规定:±5%。根

据需要可以提供分接范围为±2×2.5%的变压器。

3.损耗:

据GB/T 6451-2008 《油浸式电力变压器技术参数和要求》规定: 空载损耗:0.56W; 空载电流:1.4%; 负载损耗:3.20kW; 短路阻抗:4%。

 4.短路承受能力:

据GB 1094.5-2008 《电力变压器第5部分:承受短路的能力》规定: 短路后绕组温度的最大允许值:250℃;

5.绝缘系统温度最大允许值:

105(绝缘耐热等级A)。(注:当绝缘耐热等级不为A时,可与制造商协商温度的最大限值)

 6.绝缘水平:

据GB/T 10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》规定:
设备的最高电压(有效值):11.5kV; 额定短时工频耐受电压(有效值):30kV; 额定雷电冲击耐受电压(峰值):75kV; 7.温升限值:
据GB/T 6451-2008 《油浸式电力变压器技术参数和要求》规定:
顶层绝缘液体温升限值:60K; 绕组热点温升限值:78K;
绕组平均温升限值:ON及OF冷却方式:65K;
OD冷却方式:70K;
8.冷却方式:
内部冷却:ON:矿物油自然对流循环冷却;
OF:矿物油强迫对流循环冷却;
外部冷却:AN:空气自然对流冷却;
AF:空气强迫对流冷却(风扇); WN:水自然对流冷却; WF:水强迫对流冷却(泵);
9.运行环境条件:
据GB/T 1094.2-2013《电力变压器第2部分:液浸式变压器的温升》规定: 空气冷却方式变压器温度不宜超过:
任何时刻:+40℃; 最热月平均温度:30℃; 年平均温度:20℃;
水冷却方式变压器温度:
冷却器冷却水入口处温度任何时候不应高于25℃或者年平均温度不应
高于20℃。
10.内层冷却介质的技术参数和要求
内层冷却介质可以是矿物油也可以是合成的油脂。对于油脂的技术要求参见

GB/T 1094.14-2011《电力变压器第14部分:采用高温绝缘材料的液浸式变压器的设计和应用》的规定:
