中压(高压)开关柜 是什么设备?

返回列表 来源:网联电气 查看手机网址
扫一扫!中压(高压)开关柜 是什么设备?扫一扫!
浏览:- 发布日期:2018-02-26 09:22:49【

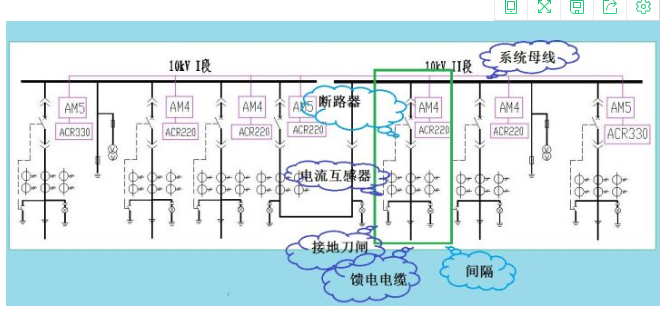

我们来认识一下中压配电柜的系统结线图,以及必要的电气符号:


微信截图_20180226092519

注意看图中的绿框,它的名称叫做间隔

,意思就是一个个相对独立的主回路单元。

在间隔的上方,我们看到了断路器</b>的符号,并注意到符号的上方有一个“×”。断路器的任务是执行线路的合分操作,以及线路保护。所谓线路保护,包括过载保护和短路保护。

从断路器往下,我们看到了电流互感器

。电流互感器的任务是将主回路中的大电流变换为电流表能够接受的标准测量电流,用以显示主回路中的当前实时电流值。再往下,我们看到了接地刀闸。注意接地刀闸的符号,符号上方有一个短横线“-”。接地刀闸和断路器是互锁的,也即断路器闭合接地刀闸就打开,反之则闭合。其目的就是使得馈电电缆在断路器开断后直接接地。

馈电电缆也叫做出线电缆,它的任务就是把电能输送给6~10kV/400V配电主变压器,或者高压电动机。

那么系统母线的任务是什么?就是配电。系统的进线间隔回路把电能输送到母线上,再从母线把电能分配给各个馈电间隔,以实现配电任务。

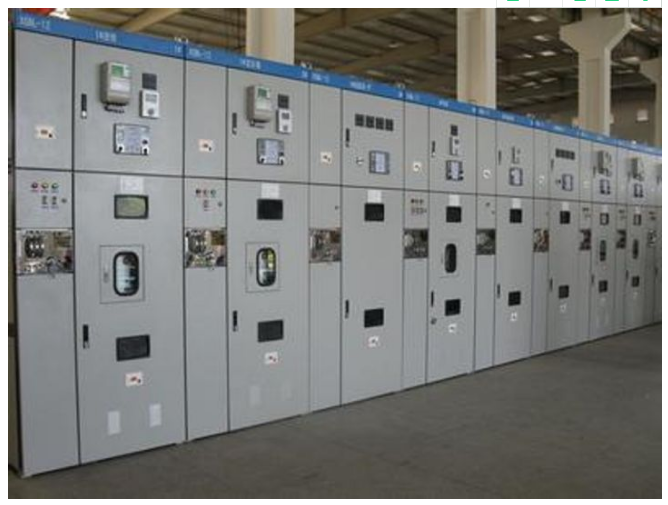

下图是实际的中压开关柜照片:


微信截图_20180226092722

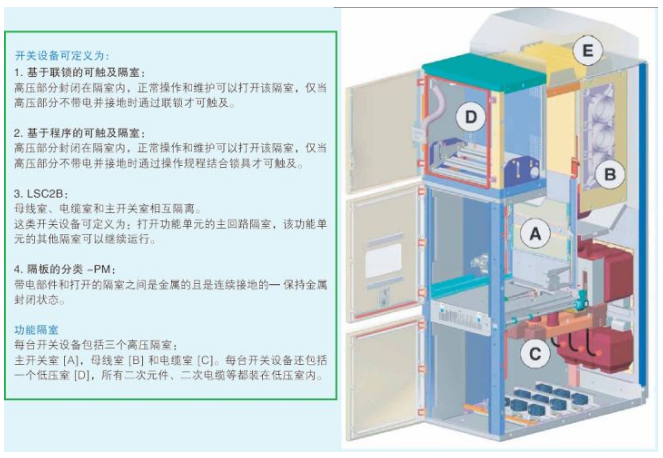

我们来看看中压开关柜的内部结构。下图摘自ABB的中压开关柜样本:


微信截图_20180226092817

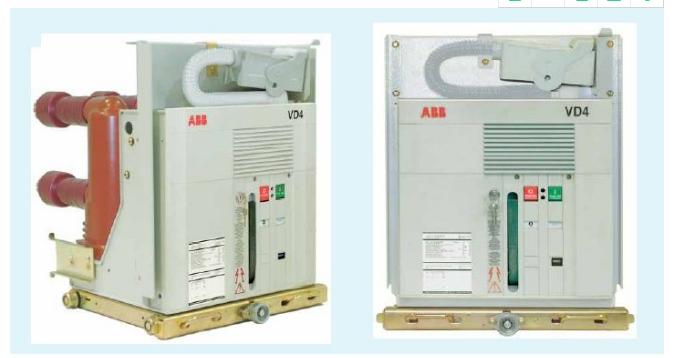

那么断路器又是何种模样?我们看下图:


微信截图_20180226092907

这种断路器又叫做真空断路器,它的触头在一个密闭腔体内并抽成真空,以实现优良的绝缘能力和灭弧能力。见下图:


微信截图_20180226092938
