网联科普-家庭电路的组成

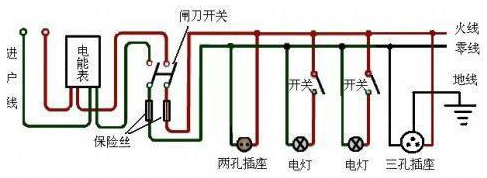

家庭电路用来给各种家用电器供电.家庭电路有进户线、电能表、电闸、保险装置等构成.
家庭电路中的各种用电器的通断,都不能影响其他用电器.所以家用电器是并联接入电路的.
一、进户线
进户线有两根线,其中一根是火线,一根是零线,
如图所示B和A.
家庭电路中的零线一般是接地的,
零线与大地之间不存在电压;
但火线与零线之间存在220V电压.家庭电路使用的是交流电.
二、电能表
电能表示用来测量用户在一定时间内消耗多少电能的装置,
要装在家庭电路的干路上.

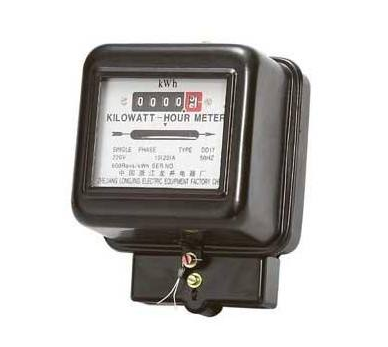

电能表的铭牌
电能表上标有“220V,10A”字样是什么意思?
电能表上的“1500r/kWh”字样表示什么意思?
电能表上标有“220V,10A”的字样表示:
额定电压是220V,额定电流是10A,
可以用在最大功率为220V×10A=2 200W的家庭电路中.
电能表上的“1500r/kWh”字样表示消耗每千瓦时的电功,
电能表转动1500转.
三、保险丝
保险丝是怎样保护电路的?

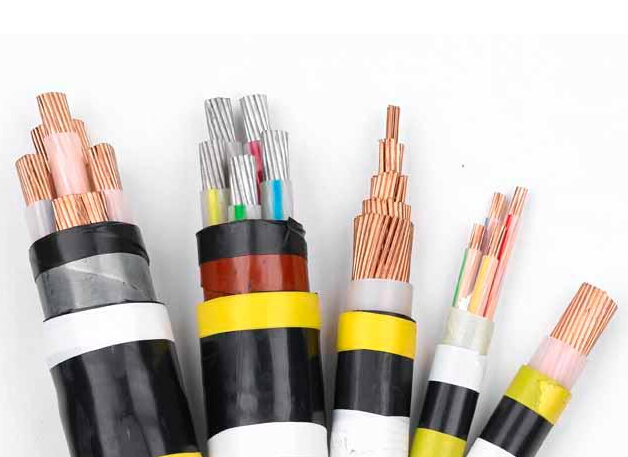

电路中的电线有规定的最大电流,只能允许这个值以下的电流通过,
若通过的电流超过此值,就会使电线过热,有可能引发火灾.
在火线和零线上分别串入两根保险丝,
就可以在电流超过进户线的允许值时,保险丝自动熔断,
切断干路电流,使所有电器停止工作,
避免发生火灾.
保险丝是用电阻率比较大、
熔点比较低的铅锑合金做成的.当干路电流过大时,
保险丝发热很快,温度急速上升,到达其熔点时,
保险丝熔断,干路就成为断路,
支路上一切电器都停止工作.
