网联百科-变压器的运行标准

2017-01-07 09:55:12

电力变压器是变配电所内最关键的设备,因此搞好变压器的运行维护是十分重要的。

为了保证变压器能安全运行和可靠地供电,当变压器发生异常情况时,应及时发现及时处理,将故障消除在萌芽状态。对运行中的变压器必须做定期的巡回检查,严格监视其运行状况,并做好运行记录。


QQ图片20170107100145

(干式变压器)

一、允许温度

变压器中的绝缘材料受温度影响会逐渐老化。温度越高,绝缘材料的绝缘性能就越差,并加速老化,以致失去了绝缘层应有的绝缘作用,容易被高压击穿,造成故障。因此,变压器在正常运行时,不准超过绝缘材料允许的温度。变压器绕组所用的绝缘材料较多的是棉纱、丝绸、纸等A级的绝缘材料,其允许最高工作温度是105度。

油浸式变压器绕组和铁芯所产生的热,通过油的循环传导到箱体向周围空气散发。油的温度反映了绕组和铁芯的温度,测量油温比测量绕组的温度方便。当上层油温在95度时,相当于绕组的温度为105度,所以,常以上层油温最高不超过95度为标准,一般上层油温不宜经常超过85度。

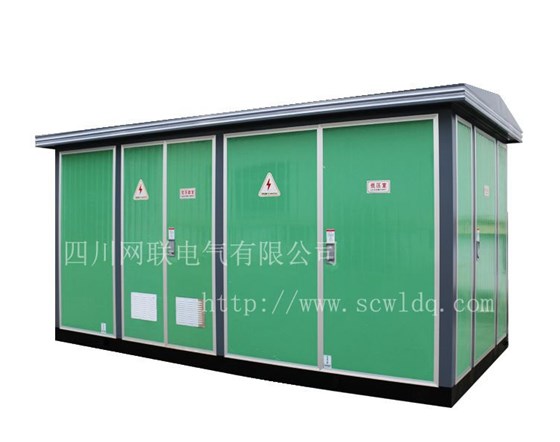

10KV户外箱式变电站环保型箱变 (2)

(箱式变电站)

二、允许负载

(一)额定负载

变压器负载运行时会产生发热,且负载越大,发热越多。因此,变压器运行时,有其连续稳定运行的额定负载,即变压器的额定容量。

(二)过负荷运行

变压器运行时,一般应不超过其额定容量。变压器的短时负荷运行也不能超过额定负荷的30%,否则,将影响其寿命。


三、允许电压波动

变压器原变所加电压一般规定不应超过额定值的105%,允许电压波动为 5


四、绝缘电阻变化

用兆欧表测量变压器绕组的绝缘电阻时,测高压绕组的绝缘电阻用2500V摇表,测低压绕组的绝缘电阻用1000V摇表。因为绝缘电阻随温度升高而降低,所以在测量时应记录油面温度。对于刚停止运行的变压器,由于其绕组温度高于油温,所以立即测量出的数值是不精准的。要等到绕组温度与油温相等时在进行测量。将测得的绝缘电阻值在相同的温度下与上一次测得的值进行比较,若不低于上次数值的70%可认为合格。
