浪涌保护器的主要用于低压开关柜中对间接雷电、直接雷电或其他瞬间过电压的电涌进行保护。进而保护我们的电气元件和用电设备免遭损坏。

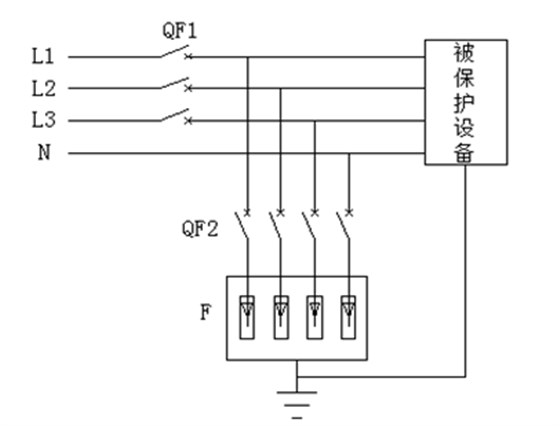

浪涌保护器在电气系统中的接线位置和怎样接线如下图所示
浪涌保护器按物理外型结构保护极数分为1极;2极;3极;4极
1极 2极 3极 4级
浪涌保护器一般分为四层保护:
1. 浪涌保护器第一层保护:通常选则范围为80KA~120KA,主要用在变压器低压侧或电源总配电柜。
2.浪涌保护器第二层保护:通常选用60KA,主要用在一次分配电中。
3.浪涌保护器第三层保护:通常选用40KA,主要用在二次及以上的分配电当中。
4.浪涌保护器第四层保护:通常选用20KA,主要用在终端配电当中。
与浪涌保护器相配合使用的断路器大小选择,一般是120KA对应100A电流的断路器;100KA对应80A电流的断路器;60KA、80KA对应63A电流的断路器;40KA对应32A电流的断路器;20KA对应16A电流的断路器。
简单地介绍浪涌保护器的使用知识,更丰富的高低压开关柜知识请访问网联电气公司官网。
