随着城乡现代化建设进程的加快，城市的建设已步入旨在改进街景市貌的都市美容阶段。传统的箱式变电站大小不一且挤占闹市的黄金地面，与优美的城市环境显得格格不入。因此，将变压器埋入地下安装且将户外开关设备做成景观箱式的地埋式箱变就应运而生。由于它占地面积小且能与周围环境协调一致，因而被广泛应用于城市交通主干道、住宅小区、机场、车站、高速公路、市政改造、城市路灯等项目。



一、半埋式景观箱式变电站特点

半埋式景观箱式变电站（以下简称地埋式箱变）就是为了满足上述领域的要求而规划开发的一种全新的电力成套设备，它是由地埋式变压器和广告灯箱方式的户外成套开关设备两部分组成的。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的电力设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。作为常用景观的广告灯箱式的户外开关设备是集广告牌及户外开关设备于一体的成套设备，它安装在地面上，箱体内部为户外高低压配电柜，两侧为广告灯箱，具有极佳的视觉效果。

地埋式箱变与传统箱变相比，具有以下显着的优点：

● 高可靠性

地埋式箱变所选用的地埋式变压器箱体选用全密封，高低压进出线选用防水全密封、全绝缘、全屏蔽的接线方式。保证了地埋式变压器的防腐和密封能力。变压器防护等级达到IP68，可浸没在水中运行，可抵御洪涝灾害，所有各项措施可保证地埋变20年的运用寿命，免保护、免检修，有效提高了供电系统的可靠性。

变压器地坑基础设计和制作时进行了防水及排水考虑，顶部通风孔具有有效的防雨防水功能，侧部及底部用特种防水材料处理，渗水不能侵入，在底部安装有受自动排水系统控制的潜水泵。

● 节能降耗

节能降耗已成为全社会的共识，地埋式箱变选用S11系列低损耗的地埋式变压器产品，与普通变压器相比，空载损耗低30%，负载损耗低15%。如果选用非晶合金铁心的地埋式变压器，其空载损耗可下降80%。

因为地埋式箱变具有体积小（实际地表占有面积只有传统欧变的1/3）、可最大限度地接近负荷中心安装，可较大幅度地节省低压出线电缆运用数量等特色，一定程度上起到了节能降耗的作用。

● 降低噪声

众所周知，箱式变电站对环境的影响最大的要素可以说是变压器的噪声。如果箱变安装在离居民窗口较近时，在夜深人静时其噪声不可避免的会影响居民日常生活。而一旦将变压器安装在地下，其噪声可以显着下降，对居民的影响几乎没有。

● 美观，与环境和谐

传统箱变占地面积较大，难以很好的与环境和谐。而地埋式箱变因为变压器安装在地下，不影响周围环境，安装在地面的景象型配电箱体积小，很容易与周围环境相和谐。

● 为客户发明价值

地埋式箱变占地面积小。在住宅小区，不仅可以取代传统的配电室，削减配电房的建造，而且可以安装在小区路边、绿化带旁等，投资效益非常显着。安装在城市主干道、人口密集区、城区路灯及高速公路等场所的地埋式箱变，其地面上的大幅的广告灯箱位将为客户发明长期的广告收益价值。



二、执行标准

地埋式景象箱式变电站应是通过型式试验的成套开关设备，并符合如下主要标准：

● JB/T10544-2006 《地下式变压器》

● GB/T17467-1998 《高压/低压预装式变电站》



三、运用环境

● 海拔高度：

不超越1000m。

● 环境温度：

周围空气最高温度不高于+40℃，最低温度不低于-5℃，且24小时最高平均温度不超越 +35℃。设备在高于以上环境温度条件中运用时，应考虑降容运用。

● 相对湿度：

相对湿度在最高温度为+40℃时不超越50%，在较低温度时，允许有较大的相对湿度（例：+20℃时为90%，但应考虑到因为温度的改变，有可能偶尔会产生适度凝露）。

● 安装倾斜度不超越3度，无经常性剧烈振动冲击场所。

● 周围空气应无爆炸性、不受腐蚀性或可燃性气体等显着污染。



四、技术参数

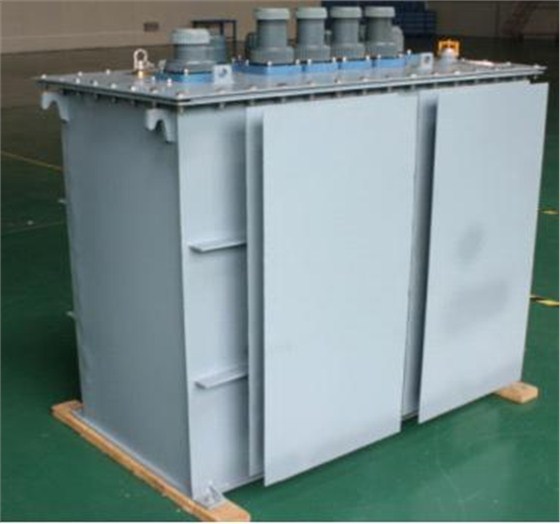

● 地埋式变压器主要技术参数及性能

型号规格：S11-M.D -30~800/10

额外电压：高压6/10kV，低压0.4kV

容量规模：30~1000kVA

频率：50Hz

相数：三相(或单相)

联结组标号：Dyn11

短路阻抗电压：4%-4.5%

原边工频耐压：35kV

原边冲击耐压：75kV

副边工频耐压：5kV

损耗：达到国标S11系列（硅钢片铁心）

达到国标S15系列（非晶合金铁心）

外壳防护等级：IP68

绝缘等级：B级

声级：小于或等于50db

运用环境：地下室或地坑内

高压连接件：刺进式密封肘头

低压连接件：防水密封材料

变压器箱体结构：变压器箱体外壳为整体型后备及刺进式熔断器，给予变压器更安全的保护；

负荷开关具有二、三、四位置形式，适用于多种供电系统。

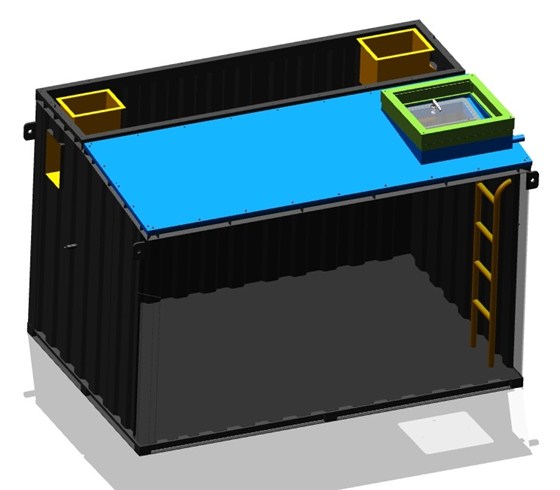

五、预制式地坑主要技术参数

地坑采用板厚≥6mm的钢板焊接成型的全密封结构，确保地表水及其它杂物不能进入地坑内；也可采用预制式钢筋混凝土结构，并采用先进的防水技术处理，确保基础不渗漏。

钢板焊接成型的预制式地坑采用整体热镀锌处理、防水、防腐等处理。

地坑盖采用板厚≥6mm的钢板制作成型后配硅胶全密封而成，并设有可通过机械、电磁联锁开闭的可窥视地坑内设备运行情况的检修孔。

地坑底部设置有集水池，并安装有受主动排水系统控制的潜水泵；

地坑内安装有高低压电缆安装支架，便利电缆安装固定；

地坑内安装有防水照明灯，便利检修；

基础顶盖设有可打开的检修孔

●高压开关设备主要技术参数

额定电压：12kV

额定频率：50Hz

额定电流：630A

额定短时耐受电流：20kA/2s

额定峰值耐受电流：50kA

额定短路关合电流：50kA

额定工频耐受电压（相对地/断口）：42/48KV（1min）

额定冲击耐受电压（相对地/断口）：75/85KV

防护等级：IP34

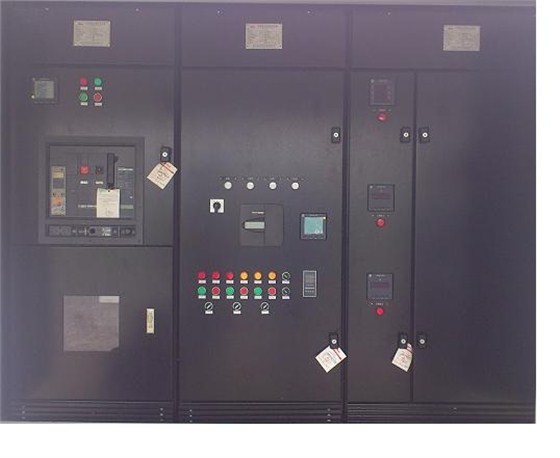

●低压开关设备主要技术参数

额定电压：400V

额定频率：50Hz

主回路额定电流：100A~2000A

额定短时耐受电流：15KA、30KA

额定峰值耐受电流：30KA、63KA

防护等级：IP34

● 广告灯箱式的户外开关设备

开关设备的保护外壳采用广告灯箱式结构，灯箱外壳的两门可全角度打开，并有气弹簧支撑定位，便于开关设备的操作和维护；

灯箱设有隔热层，具有良好的隔热作用；

灯箱外壳的两面为广告板，采用体积小、光源均匀的LED发光元件；

广告灯箱与开关设备的门锁独立设置，灯箱维护不影响开关设备运行；

灯箱外壳设有声光报警装置，受到外界破坏，可发出报警信号；

开关设备采用双层门结构，防护等级达到IP34，第二层为仪表门，确保灯箱式外壳被破坏以后，低压柜仍然达到一个完整独立的户外低压产品的保护水平；

隐藏在灯箱外壳中的风机可以自动对地坑基础内进行排风和送风来降低温度。
