低压配电柜的标准尺寸和参数
配电柜是网联电气的主营产品之一,关于配电柜的标准尺寸和参数,小编为大家做了如下整理,仅供参考。
低压配电柜设备柜体外形尺寸:
序号 |
名称 |
规格(长*宽*高)/mm |
安装方式 |
备注 |
1 |
21柜 |
600*250*1200 |
室内落地 |
|
2 |
21柜 |
700*350*1700 |
室内落地 |
|
3 |
21柜 |
800*350*1800 |
室内落地 |
|
4 |
户外柜 |
600*250*1200 |
户外落地 |
|
5 |
户外柜 |
700*350*1700 |
户外落地 |
|
6 |
户外柜 |
800*350*1800 |
户外落地 |
|
户外柜全称:户外低压配电柜(公用电网动力配电成套设备),名称简写:XWL
技术参数:
主母线:In=500A~160A,Icw=10KA; Ue=380V,Ui=660V;50Hz;IP34D
(额定电流覆盖范围:500A、400A、350A、315A、250A、225A、200A、180A、160A)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

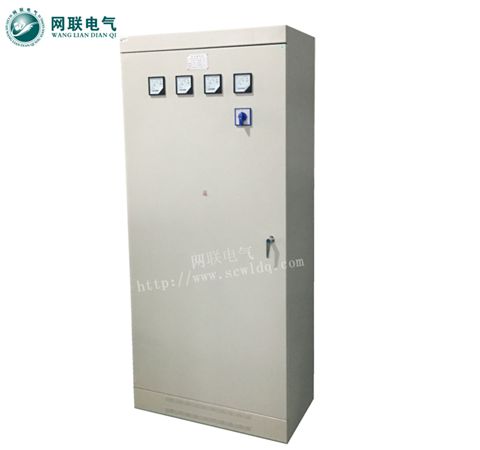

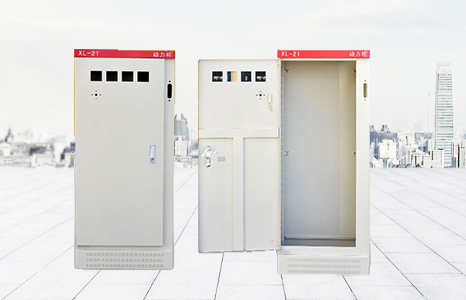

21柜全称:低压配电柜(低压成套开关设备),名称简写:XL-21
技术参数:
主母线:In=630A~100A,Icw=10KA; Ue=380V,Ui=660V;50Hz;IP30
(额定电流覆盖范围:630A、500A、400A、350A、315A、250A、225A、200A、180A、160A、125A、100A)
四川网联电气有限公司,简称“网联电气”;是一家13年专注高低压开关柜、箱变、低压配电柜等系列产品的研发设计和生产制造厂家,电气成套设备的维保及售后服务是公司的新型服务项目,全国服务电话:028-88333333\13981898777,感谢您来电详询。
